Strom im Garten ist praktisch. Rasenmäher, Heckenschere, Teichpumpe und Lichterkette hängen sonst dauerhaft an Verlängerungstrommeln, die quer über den Rasen laufen. Eine feste Außensteckdose löst das Problem, sie ist aber kein Wochenendprojekt wie ein Regal, sondern ein Eingriff in die 230-Volt-Installation des Hauses. Dieser Artikel trennt sauber, was Sie selbst vorbereiten dürfen und was zwingend in die Hand einer Elektrofachkraft gehört.
230 Volt sind kein Heimwerkerthema. Das Anklemmen einer Außensteckdose an die feste Hausinstallation, das Setzen einer Abzweigdose und jeder Eingriff im Verteilerkasten sind nach Paragraf 13 der Niederspannungsanschlussverordnung einer eingetragenen Elektrofachkraft vorbehalten. Wer selbst anklemmt, riskiert nicht nur einen Stromschlag, sondern auch den Versicherungsschutz bei einem Brand. Erdarbeiten, Sandbett, Kabeleinzug und die Vorbereitung des Standorts dürfen Sie dagegen selbst erledigen.
Welche IP-Schutzart braucht eine Steckdose im Garten?
Die IP-Kennzeichnung nach DIN EN 60529 besteht aus zwei Ziffern. Die erste beschreibt den Schutz gegen feste Fremdkörper und Berührung, die zweite den Schutz gegen Wasser. Für den Außenbereich ist die zweite Ziffer die interessante. Eine Steckdose mit IP44 verträgt allseitiges Spritzwasser, eine mit IP65 auch Strahlwasser aus einer Düse und ist zusätzlich staubdicht. Wichtig ist der Zustand im Betrieb: Viele Produkte erreichen ihre Schutzart nur bei geschlossenem Klappdeckel, mit eingestecktem Stecker fällt sie niedriger aus. Prüfen Sie die Angabe des Herstellers dazu ausdrücklich.
| Schutzart | Bedeutung | Typischer Einsatzort |
|---|---|---|
| IP20 | Kein Wasserschutz | Nur Innenräume, im Garten unzulässig |
| IP44 | Fremdkörper ab 1 Millimeter, Spritzwasser aus allen Richtungen | Geschützte Hauswand, überdachter Eingang, Carport |
| IP54 | Staubgeschützt, Spritzwasser | Freistehende Wand, Terrasse ohne Dach |
| IP65 | Staubdicht, Strahlwasser aus 6,3-Millimeter-Düse | Steckdosensäule im Beet, Bereich mit Rasensprenger |
| IP67 | Staubdicht, zeitweiliges Untertauchen | Bodennahe Einbauten, überflutungsgefährdete Stellen |
Warum ein Fehlerstromschutzschalter im Garten Pflicht ist
Feuchte Erde leitet. Wer barfuß auf nassem Rasen steht und ein defektes Gerät anfasst, hat einen deutlich besseren Kontakt zum Erdpotenzial als jemand in Schuhen auf einem trockenen Holzboden, und genau deshalb ist der Fehlerstromschutzschalter im Außenbereich die wichtigste Einzelmaßnahme der ganzen Installation. Er vergleicht den hin- und rückfließenden Strom. Weicht die Summe ab, weil ein Teil über einen Menschen oder einen feuchten Isolationsfehler abfließt, trennt er den Stromkreis. Für Endstromkreise im Freien ist ein Bemessungsdifferenzstrom von maximal 30 Milliampere gefordert. Dazu kommt ein Leitungsschutzschalter, der die Leitung gegen Überlast und Kurzschluss absichert. Ob Ihr Altbestand im Verteiler bereits einen passenden Fehlerstromschutzschalter besitzt, klärt die Elektrofachkraft beim Ortstermin.
Erdkabel im Garten: Typ, Tiefe und Bettung
Für die private Erdverlegung ist NYY-J der Standard. Das Kürzel steht für eine Normleitung mit PVC-Isolierung, PVC-Außenmantel und integriertem grün-gelbem Schutzleiter. Feuchtraumleitung oder Gummischlauchleitung gehören nicht in die Erde. Die Verlegetiefe regelt DIN VDE 0100-520, die Strombelastbarkeit je nach Verlegeart DIN VDE 0298-4.
- Trasse abstecken. Zeichnen Sie den Verlauf mit Schnur und Sprühkreide an und halten Sie ihn möglichst gerade und rechtwinklig, damit Sie die Lage später wiederfinden. Fotografieren Sie den offenen Graben mit Zollstock als Maßstab.
- Graben ausheben. In Grünflächen mindestens 60 Zentimeter bis Oberkante Kabel, unter Wegen, Einfahrten und befahrbaren Flächen 80 Zentimeter. Vorhandene Leitungen vorher beim Netzbetreiber erfragen.
- Sandbett einbringen. Rund 10 Zentimeter gewaschener Sand unter das Kabel, damit spitze Steine den Mantel nicht beschädigen.
- Kabel einziehen. NYY-J locker und ohne Zug einlegen, an beiden Enden je 50 Zentimeter Reserve lassen. Ein Leerrohr an Durchführungen erleichtert späteren Austausch.
- Abdecken und markieren. Nochmals rund 10 Zentimeter Sand darüber, dann gelbes Warnband etwa 30 Zentimeter über der Kabeloberkante, erst danach den Aushub verfüllen.
- Anschluss übergeben. Verteiler, Abzweigdose und Steckdose klemmt die Elektrofachkraft an und dokumentiert die Messung.
Steckdosensäule oder Wandsteckdose?
- Wandsteckdose: Sitzt an der Hauswand, ist am günstigsten und braucht keinen Erdgraben, wenn die Zuleitung von innen kommt. Nachteil ist die Reichweite, ab etwa 15 Metern Verlängerung wird es unpraktisch.
- Steckdosensäule: Steht frei im Beet oder am Rasenrand, wird auf ein Betonfundament oder eine Bodenhülse gesetzt und braucht das Erdkabel. Sinnvoll ab dem zweiten dauerhaften Verbraucher.
- Energieverteiler mit Klappdeckel: Bietet mehrere Steckplätze unter einem Deckel, oft mit eigenem Fehlerstromschutzschalter im Gehäuse.
- Bodensteckdose: Verschwindet flächenbündig im Belag, muss aber mindestens IP67 haben, weil sich in der Mulde Wasser sammelt.

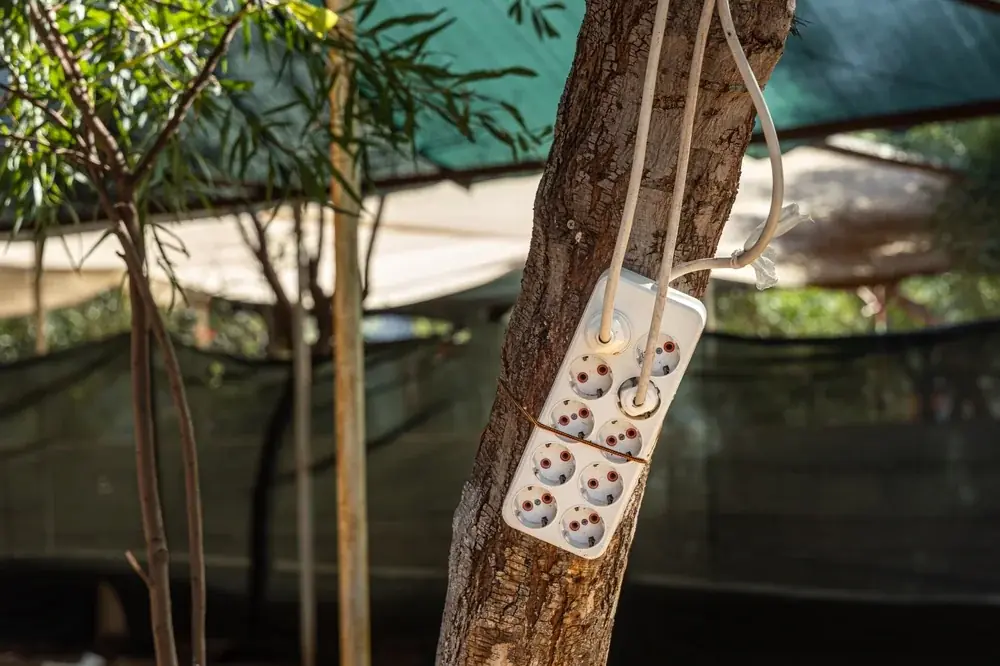

- Zwischenlösung: Eine mobile Gummikupplung ersetzt keine feste Installation, sie ist für den dauerhaften Betrieb im Freien nicht gedacht.
Wie befestigt man die Aufputzdose sauber an der Wand?
Das Gehäuse selbst zu montieren ist reine Befestigungstechnik, hier hilft Ihnen die Übersicht dazu, welcher Dübel in welche Wand gehört. Zwei Regeln gelten unabhängig vom Untergrund: Das Bohrloch wird so tief wie die Dübellänge plus einmal der Dübeldurchmesser, und die Schraube ist rund 20 Millimeter länger als der Dübel. Der Schlagbohrmodus ist nur bei Beton, Vollziegel und Naturstein erlaubt. Bei Lochziegel, Porenbeton und vor allem bei einem Wärmedämmverbundsystem bohren Sie ohne Schlag, sonst bricht das Material aus.
MerkeDie Installationszonen nach DIN 18015-3, an denen Sie sich beim Bohren in Innenwänden orientieren, gelten nur innen. An der Außenfassade sagen sie nichts über verdeckte Leitungen aus. Suchen Sie die Wand deshalb vor dem ersten Loch mit einem Ortungsgerät ab und beziehen Sie die Lage der Innensteckdosen auf der Rückseite in Ihre Überlegung ein.
Welche Fehler treten am häufigsten auf?
Der teuerste Fehler ist der zu flache Graben. Wer bei 30 Zentimetern aufhört, trifft das Kabel beim nächsten Spatenstich oder beim Pflanzen eines Strauchs. Der zweithäufigste Fehler ist eine Verlängerungsleitung, die dauerhaft im Freien liegt und über den Winter verrottet. Auch die Schutzart wird oft falsch verstanden: Eine Leuchte mit IP44 an der Hauswand ist in Ordnung, dieselbe Leuchte am Boden neben dem Beet nicht, weil dort Spritzwasser und Schmutz von unten kommen. Das gilt genauso für die Terrassenbeleuchtung mit Lichterketten, deren Trafos und Kupplungen regelmäßig ungeschützt im Regen enden. Und wer im Garten gräbt, sollte die Lage bereits vorhandener Leitungen kennen, bevor er sie durchtrennt, wie es beim Reparieren eines defekten Rasensprengers immer wieder passiert.
Planen Sie den Ablauf deshalb in dieser Reihenfolge: Standort festlegen, Trasse abstimmen, Elektrofachkraft für den Anschluss beauftragen, Graben ausheben, Kabel einlegen, abnehmen lassen, verfüllen. Den Graben erst zu schließen und dann den Elektriker zu rufen, kostet Sie den Aushub ein zweites Mal.
