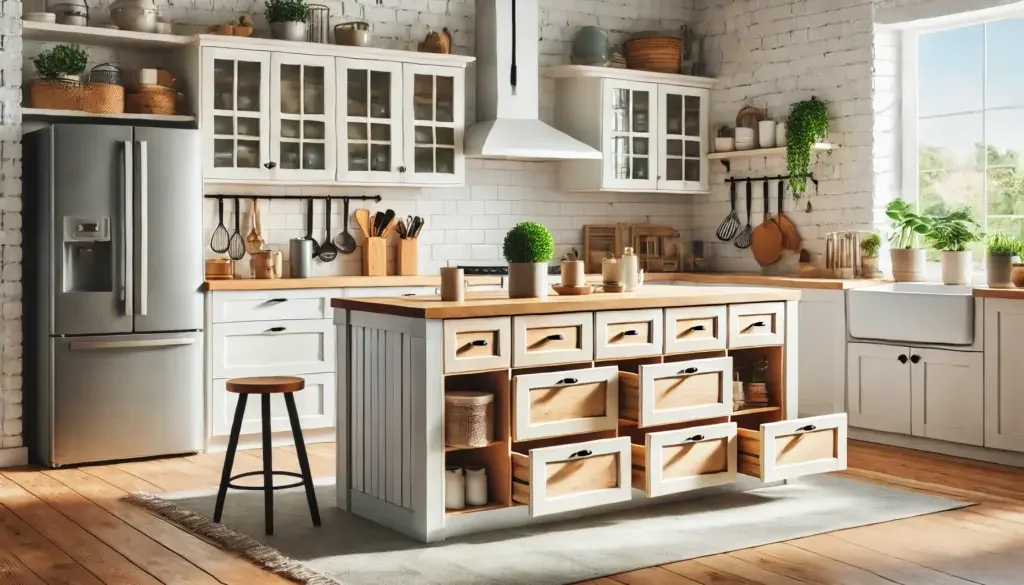

Kücheninsel aus vorhandenen Unterschränken bauen: Sockel, Verbinder, Kippsicherung

Eine Insel aus vorhandenen Unterschränken ist eines der wenigen Küchenprojekte, die sich mit Standardwerkzeug wirklich umsetzen lassen. Die Korpusse sind fertig, die Maße stimmen aufeinander, und die Arbeit besteht im Wesentlichen aus Ausrichten und Verschrauben.

Vorher gehört eine Frage geklärt, und sie ist unangenehm: Soll dort gekocht oder gespült werden? Dann brauchen Sie Anschlüsse durch den Fußboden, und das Projekt verlässt den Bereich der Heimwerkerarbeit. Die Planungsseite mit Abständen, Arbeitshöhen und Anschlüssen behandelt der Beitrag zur Kücheninsel ausführlich. Hier geht es um den Bau.

Welche Schränke eignen sich als Basis?

Küchenunterschränke sind im deutschen Markt weitgehend genormt aufgebaut. Der Korpus ist 72 Zentimeter hoch und 56 bis 58 Zentimeter tief, die Breiten liegen in Schritten von 15 Zentimetern zwischen 30 und 120 Zentimetern. Zusammen mit einem Sockel von 10 bis 15 Zentimetern und einer Arbeitsplatte von 2 bis 4 Zentimetern ergibt sich die übliche Gesamthöhe von 86 bis 91 Zentimetern. Woher diese Maße kommen und wie sich Breiten kombinieren lassen, steht im Beitrag zu Küchenschränken.

Für eine Insel eignen sich Schränke mit Auszügen besser als solche mit Türen, weil sich eine Schublade auch dann öffnen lässt, wenn jemand seitlich daneben steht. Achten Sie außerdem auf die Rückseite: Unterschränke haben eine dünne Rückwand aus 3 bis 5 Millimeter starker Hartfaserplatte, die als Sichtseite nicht taugt. Sie brauchen also Blenden.

Warum kommt der Sockel zuerst?

Der Sockel ist das Bauteil, das die Insel gerade stehen lässt. Fußböden sind selten eben, und wenn Sie erst die Korpusse aufstellen und danach ausrichten, arbeiten Sie gegen das Gewicht der ganzen Konstruktion.

Bauen Sie deshalb zunächst einen durchgehenden Rahmen aus beschichteter Spanplatte mit 16 bis 19 Millimetern Stärke. Die Streifen werden auf Sockelhöhe zugeschnitten, über Eck verschraubt und auf dem Rohboden ausgerichtet. Innerhalb des Rahmens setzen Sie bei Längen über 120 Zentimetern ein bis zwei Querstege, damit die Korpusböden nicht durchhängen.

Alternativ arbeiten Sie mit den mitgelieferten Sockelfüßen der Schränke. Sie sind in der Höhe verstellbar und gleichen Unebenheiten bis etwa 2 Zentimeter aus. Ein durchgehender Rahmen ist aber steifer und verhindert, dass sich die Korpusse gegeneinander verschieben.

1. Höhenlage bestimmen. Suchen Sie mit einer 2-Meter-Wasserwaage oder einem Kreuzlinienlaser den höchsten Punkt des Bodens im Inselbereich. Von dort aus wird die Sockeloberkante festgelegt.
2. Rahmen zuschneiden. Längs- und Querteile auf Sockelhöhe schneiden, üblich sind 100 bis 150 Millimeter. Der Rahmen wird umlaufend 4 bis 6 Zentimeter kleiner als der Korpusgrundriss, damit er zurückspringt.
3. Rahmen verschrauben. Stöße über Eck mit Spanplattenschrauben 4 mal 45 Millimeter verbinden, dabei mit 2,5 Millimetern vorbohren. In der Stirnseite einer Spanplatte hält eine Schraube ohne Vorbohren schlecht.
4. Ausrichten und unterfüttern. Rahmen aufstellen, in Längs- und Querrichtung mit der Wasserwaage prüfen und mit Kunststoffkeilen oder Furnierstreifen unterfüttern, bis er in beide Richtungen waagerecht steht.
5. Rahmen sichern. Erst wenn die Lage stimmt, den Rahmen am Boden befestigen oder verkleben. Zur Bodenbefestigung siehe den Abschnitt zur Kippsicherung weiter unten.
6. Korpusse aufsetzen. Schränke nacheinander auf den Rahmen stellen, an den Rahmenkanten ausrichten und von innen durch den Korpusboden in den Rahmen schrauben, je Schrank mindestens zwei Schrauben.

Wie verbinden Sie die Korpusse untereinander?

Nebeneinanderstehende Schränke werden mit Korpusverbindern verschraubt. Das sind zweiteilige Schrauben mit Hülse, die eine bündige Verbindung ergeben und sich wieder lösen lassen. Verwenden Sie mindestens drei Stück je Berührungsfläche, verteilt auf vorn oben, hinten oben und vorn unten.

Die kritische Größe ist die Schraubenlänge. Eine Korpusseite ist typischerweise 16 bis 19 Millimeter stark, zwei aneinanderliegende Seiten also 32 bis 38 Millimeter. Eine zu lange Schraube tritt innen aus und verkratzt Ihnen Geschirr und Hände. Rechnen Sie nach und bohren Sie die Durchgangslöcher mit 5 Millimetern, das Gegenloch nach Vorgabe des Verbinders.

• Bündig ausrichten: Spannen Sie die beiden Fronten mit Schraubzwingen bündig, bevor Sie bohren. Eine Zulage aus Restholz verhindert Druckstellen.
• Reihenlochbohrung nutzen: Setzen Sie die Bohrungen in die vorhandenen Systemlöcher im Abstand von 32 Millimetern, dann bleiben die Seiten für spätere Bodenträger nutzbar.
• Rücken an Rücken: Bei zweireihigem Aufbau verbinden Sie die Reihen nicht über die dünnen Rückwände, sondern über Kanthölzer von 40 mal 40 Millimetern, die zwischen den Korpusseiten verschraubt werden.
• Zwischenraum planen: Zwei Reihen Rücken an Rücken lassen einen Spalt von 2 bis 5 Zentimetern. Das ist der Platz für Kabel und Leitungen, halten Sie ihn frei.
• Diagonale prüfen: Messen Sie beide Diagonalen des fertigen Blocks. Weichen sie um mehr als 3 Millimeter ab, steht die Insel im Parallelogramm und die Arbeitsplatte passt nicht.
• Fronten zuletzt: Montieren Sie Türen und Blenden erst nach dem Ausrichten, sonst justieren Sie zweimal.

Wie sichern Sie die Insel gegen Kippen?

Eine Insel steht frei. Sie hat keinen Wandanschluss, an dem sie sich abstützt, und eine geöffnete, voll beladene Schublade verschiebt den Schwerpunkt deutlich nach vorn. Bei einer einreihigen Insel mit nur 60 Zentimetern Tiefe ist das ein reales Problem, bei einer zweireihigen mit 120 Zentimetern deutlich weniger.

Die saubere Lösung ist die Verankerung des Sockelrahmens im Boden. Setzen Sie an mindestens vier Punkten Stahlwinkel und dübeln Sie diese im Untergrund. In einem Zementestrich hält ein Nylondübel mit 8 Millimetern Durchmesser und einer Schraube von 6 mal 60 Millimetern zuverlässig, sofern der Estrich tragfähig ist.

Wenn Bohren ausscheidet, bleiben drei Wege. Erstens Ballast: Eine Steinarbeitsplatte mit 3 Zentimetern Stärke bringt rund 75 bis 85 Kilogramm je Quadratmeter mit und senkt die Kippneigung deutlich. Zweitens eine breitere Basis: Ein Sockelrahmen, der vorne nur 2 Zentimeter zurückspringt statt 6, verlängert den Kipphebel. Drittens Montagekleber auf einem Fliesen- oder Estrichboden, was allerdings Rückstände hinterlässt und den Rückbau erschwert.

Zusätzlich gilt für Auszüge: Verteilen Sie schwere Töpfe auf untere Schubladen und beide Seiten. Ein Vollauszug mit 30 Kilogramm Zuladung, ganz geöffnet, wirkt am Hebelarm von etwa 50 Zentimetern.

Wie kommt die Arbeitsplatte auf die Insel?

Der Überstand ist die erste Entscheidung. An den normalen Seiten sind 2 bis 3 Zentimeter üblich, damit Wasser und Krümel nicht hinter die Fronten laufen. Soll die Platte als Sitzplatz dienen, werden 25 bis 35 Zentimeter genannt, damit die Knie unterkommen.

Bei Platten aus Holzwerkstoff mit 38 Millimetern Stärke lässt sich ein Überstand bis etwa 20 Zentimeter oft frei tragen, bei 28 Millimetern deutlich weniger. Eine verbindliche Grenze gibt es nicht, weil sie vom Plattenaufbau abhängt. Verlassen Sie sich deshalb auf die Angabe des Herstellers und setzen Sie im Zweifel eine Konsole. Bei Naturstein und Quarzkomposit ist das ohnehin Sache des Steinmetzes, der auch den Ausschnitt für Spüle oder Kochfeld nach Aufmaß fertigt.

1. Plattenmaß aufnehmen. Erst nach dem Ausrichten der Korpusse messen, an drei Stellen und in beide Richtungen. Das kleinste Maß gilt.
2. Trocken auflegen. Platte ohne Befestigung auflegen, Überstände rundum kontrollieren und mit Bleistift anzeichnen.
3. Ausschnitte fertigen. Bei Holzwerkstoff mit der Stichsäge von der Oberseite sägen, Ecken mit 8 Millimetern vorbohren, damit keine Risse einreißen. Alle Schnittkanten mit Silikon oder Kantenschutzlack versiegeln, sonst quillt die Platte auf.
4. Von unten befestigen. Über Winkel oder die vorhandenen Traversen der Korpusse verschrauben. Die Schraubenlänge muss kürzer sein als die Plattenstärke, sonst durchstoßen Sie die Oberfläche.
5. Stöße verbinden. Zwei Platten werden mit Verbindungsbolzen von unten zusammengezogen, die Stoßfuge vorher mit Silikon abdichten.
6. Blenden anbringen. Rückseiten und offene Stirnseiten mit Blendenplatten in Frontdekor verkleiden, mit Montagekleber und wenigen Schrauben von innen.
7. Fugen abdichten. Übergang von Platte zu Blende mit sanitärem Silikon abdichten, damit Wasser nicht in die Spanplatte zieht.

Was ist mit Strom, Wasser und Dunstabzug?

Hier endet die Heimwerkerarbeit. Eine Insel hat keine Wand, also führt jede Leitung durch den Fußboden. Für Strom bedeutet das eine Bodendose oder eine Zuleitung im Estrich, für die Spüle Kalt-, Warm- und Abwasser. Das Abwasserrohr mit DN 40 oder DN 50 braucht Gefälle und passt nicht ohne Weiteres in einen Estrich, der typischerweise 45 bis 70 Millimeter stark ist.

Arbeiten an fest installierten 230-Volt- und 400-Volt-Anlagen sind einer eingetragenen Elektrofachkraft vorbehalten. Das gilt auch dann, wenn Sie den Rest der Insel selbst gebaut haben. Für die Trinkwasserinstallation gelten eigene Regeln, und bei einer Abluftanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ist der bevollmächtigte Bezirksschornsteinfeger einzubeziehen.

Deshalb enden viele Inselprojekte als reines Arbeits- und Stauraummöbel ohne Anschlüsse. Das ist keine Notlösung. Eine Insel mit großer Arbeitsfläche, Auszügen und Sitzplatz erfüllt ihren Zweck auch dann, wenn Spüle und Kochfeld in der Zeile bleiben, und der Bauaufwand fällt auf einen Bruchteil. Wer ohnehin mit vorhandenen Möbeln arbeitet, findet im Beitrag zum Küchenschrank aus alten Möbeln weitere Ansätze für Korpusse jenseits des Küchensystems.

Ein letzter praktischer Hinweis zum Ablauf: Bauen Sie die Insel probeweise ohne Verschraubung auf und leben Sie zwei bis drei Tage damit. Kochen Sie, öffnen Sie Schubladen, gehen Sie um sie herum. Wenn Sie dabei mehr als zweimal ausweichen müssen, ist die Insel zu groß oder falsch platziert, und Sie haben noch nichts festgeschraubt.
